Предотвращение срыва резьбы в структурных соединениях: синергетический контроль испытательной нагрузки и твердости гаек класса DH по ASTM A563 с болтами ASTM A490

В соединениях конструкционных сталей целостность болтового соединения зависит от фундаментального принципа: гайка должна быть не менее прочной, чем болт. Для высокопрочных болтов ASTM A490 (минимальная прочность на растяжение 150 тысяч фунтов на квадратный дюйм) указанная ответная гайка соответствует стандарту ASTM A563 класса DH. Несоответствующая гайка или гайка более низкого качества создает «слабое звено», в котором резьба гайки может содраться до того, как болт достигнет своей полной нагрузочной способности — это скрытый режим отказа, который может привести к катастрофическому разрушению соединения. В этой статье объясняется, как синергетический контроль испытательной нагрузки и твердости предотвращает срыв резьбы.

1. Соответствие сил: основной принцип

Выбор правильного сорта гайки – это первая линия защиты от срыва резьбы. Болты ASTM A490 относятся к числу самых прочных конструкционных болтов, и для них требуется гайка соразмерной прочности.

2. Пробная нагрузка: количественная гарантия от вскрытия

Пробная нагрузка — это установленная осевая растягивающая нагрузка, которую гайка должна выдерживать без снятия резьбы или остаточной деформации. Для гаек ASTM A563 класса DH испытательное напряжение нагрузки составляет 175 000 фунтов на квадратный дюйм для простых гаек (без покрытия).

• Цель проекта: Пробная нагрузка гайки превышает минимальный предел прочности болта (150 000 фунтов на квадратный дюйм для A490). Это гарантирует, что при расчетной нагрузке болта гайка не сотрется. Если бы использовалась гайка более низкого класса (например, класса C), пробная нагрузка гайки была бы ниже, создавая риск того, что резьба гайки выйдет из строя до того, как болт достигнет заданной прочности.
• Крепежи с покрытием: Для горячеоцинкованных конструктивных узлов испытательная нагрузка гаек класса DH снижается до 150 000 фунтов на квадратный дюйм. Это уменьшение объясняет размерные изменения и эффекты трения цинкового покрытия. Оцинкованные гайки DH также необходимо смазывать, чтобы минимизировать истирание во время сборки.

3. Твердость: гарантия на уровне материала

Твердость (по Роквеллу C, HRC) является вторым критическим параметром контроля. Это гарантирует, что материал гайки обладает необходимой прочностью и пластичностью, чтобы противостоять деформации под нагрузкой. Гайки ASTM A563 класса DH подвергаются закалке и отпуску для достижения заданного диапазона твердости.

• Адекватная прочность и пластичность: Минимальная твердость C24 гарантирует, что гайка обладает прочностью материала, способной выдержать испытательную нагрузку. Максимальная твердость C38 предотвращает слишком хрупкую гайку, которая может привести к разрушению при ударной нагрузке или во время установки.
• Совместимость с твердостью болта: Болты ASTM A490 имеют диапазон твердости C33–C38. Диапазон твердости гаек класса DH (C24–C38) разработан таким образом, чтобы гарантировать, что под нагрузкой резьба обоих компонентов деформируется предсказуемым и контролируемым образом, что снижает риск истирания или срыва резьбы.

4. Синергетический эффект: проверочная нагрузка и твердость работают вместе.

Пробная нагрузка и твердость не являются независимыми требованиями; это две стороны одной инженерной медали. Испытание на пробную нагрузку подтверждает, что гайка в сборе может без сбоев выдерживать указанную нагрузку. Испытание на твердость подтверждает, что микроструктура материала прошла правильную термообработку, чтобы обеспечить необходимую прочность для такой испытательной нагрузки. Теоретически гайка может соответствовать требованиям по пробной нагрузке из материала, который является слишком твердым (хрупким) или слишком мягким (склонным к деформации), но диапазон твердости гарантирует, что гайка обладает как необходимой прочностью, так и необходимой пластичностью для надежной долгосрочной службы.

5. Производство и качество.

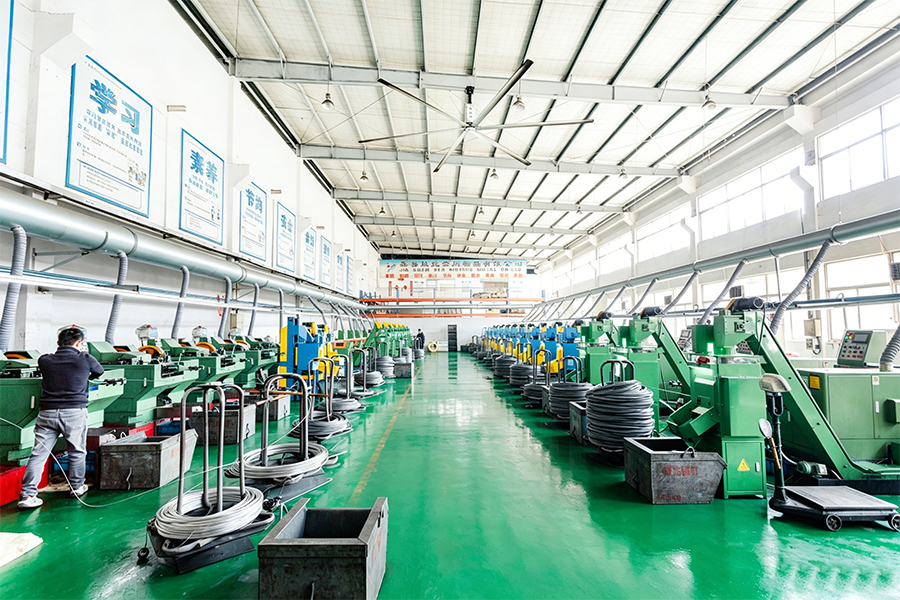

Постоянное достижение показателей испытательной нагрузки и твердости требует точного контроля выбора материала, термической обработки и производственных процессов. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.

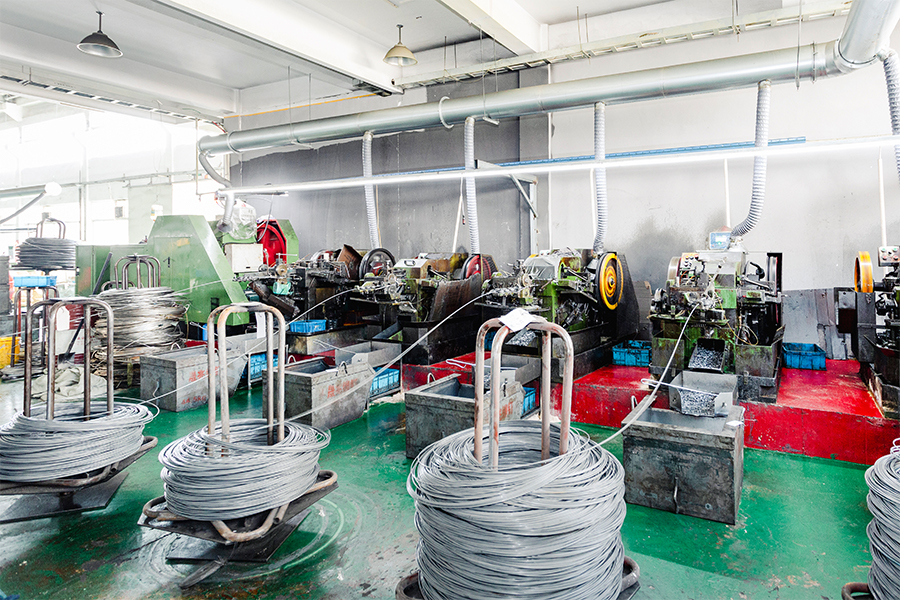

Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на производстве высокопрочных заклепок, болтов, гаек, шайб, штифтов, винтов и различных нестандартных нестандартных деталей. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.

Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные решения для крепления, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству. Для структурные гайки Мы предоставляем полные сертификаты испытаний материалов (MTC) и отчеты об испытаниях пробной нагрузкой для каждой партии, обеспечивая соответствие требованиям ASTM A563 класса DH.

6. Часто задаваемые вопросы (FAQ)

• Вопрос 1. Могу ли я использовать гайку ASTM A194 класса 2H вместо гайки класса DH A563 с болтом A490?
  А: Да. Тяжелые шестигранные гайки ASTM A194 класса 2H считаются приемлемым эквивалентом гаек ASTM A563 класса DH и могут использоваться вместо них. Однако для применений с покрытием испытания на покрытие, нарезку, смазку и вращательную способность должны соответствовать требованиям ASTM A563. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) может поставить гайки A563 DH и A194 2H, а также посоветовать подходящую замену для вашего конкретного применения.
• Вопрос 2. Что произойдет, если я использую гайку класса C с болтом ASTM A490?
  Ответ: Это несоответствие, которое создает слабое звено в суставе. Гайка класса C имеет меньшую пробную нагрузку и твердость, чем требуется для болта A490. Под нагрузкой резьба гайки, скорее всего, сорвется до того, как болт достигнет полной прочности на растяжение, что приведет к скрытому повреждению, которое может привести к неожиданному выходу соединения из строя. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) настоятельно рекомендует следовать указанным правилам соответствия классов для обеспечения структурной безопасности.
• Вопрос 3. Как проверить, что гайка класса DH соответствует требованиям по твердости?
  Ответ: Твердость проверяется с помощью испытаний по Роквеллу (HRC), выполняемых на репрезентативном образце из каждой производственной партии. Результаты документируются в сертификате испытаний материала. Полевые инспекторы также могут проводить портативные измерения твердости в рамках обеспечения качества, хотя для обеспечения точности рекомендуется использовать калиброванный испытательный образец. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) предоставляет отчеты об испытаниях на твердость к каждой поставке для подтверждения соответствия.
