Тяжелые конструкционные болты с шестигранной головкой A325 и A490: прочность на разрыв и чувствительность к зазубринам – как этот компромисс влияет на тип подшипника и соединения, критические к скольжению?
Выбор между ASTM A325 (теперь класс A325 под F3125) и ASTM A490 (класс A490 под F3125) тяжелые шестигранные конструкционные болты является одним из наиболее важных решений при проектировании стальных конструкций. Хотя A490 обеспечивает значительно более высокую прочность на разрыв, эта прочность сопровождается повышенной чувствительностью к надрезам и более высоким риском хрупкого разрушения. Этот фундаментальный компромисс напрямую определяет пригодность каждого класса болтов для соединений подшипникового типа и соединений, требующих скольжения. В этой статье представлено всестороннее сравнение и практические рамки принятия решений.
1. Сравнение основных свойств: A325 и A490.
В следующей таблице представлены основные различия в механических свойствах и применении между двумя марками конструкционных болтов, основанные на спецификациях ASTM F3125.
| Параметр свойства | ASTM A325 (F3125, марка A325) | ASTM A490 (F3125, марка A490) |
|---|---|---|
| Минимальная прочность на растяжение | 120 тысяч фунтов на квадратный дюйм (≈ 827 МПа) | 150 тысяч фунтов на квадратный дюйм (≈ 1034 МПа) |
| Максимальная прочность на растяжение | Не указано (минимум 120 тысяч фунтов на квадратный дюйм) | 173 фунта на квадратный дюйм (для ограничения хрупкости) |
| Твердость ядра (HRC) | Специально не ограничено (обычно C24–C35) | C33–C38 (более строгий контроль) |
| Чувствительность к вырезу | Умеренный – менее подвержен хрупкому разрушению. | Высокая – более чувствительна к коррозии под напряжением и водородному растрескиванию. |
| Горячее цинкование | Разрешено (обычно используется) | Запрещено (риск водородного охрупчивания и отжига) |
| Тест на вращательную способность | Требуется для оцинкованных сборок. | Требуется для всех сборок (с верхними пределами натяжения) |
| Неразрушающий контроль | Обычно не требуется | Требуется магнитопорошковая проверка |
2. Типы соединений и применимость болтов
Выбор между подшипниковым типом и соединениями, критичными к скольжению, зависит от конструктивных требований к допуску на скольжение, усталостной прочности и контролю деформации.
- Соединение подшипникового типа: В этой конструкции болт затянут до «плотного» состояния (или полностью предварительно натянут), а усилие сдвига передается в первую очередь за счет прочности на сдвиг вала болта и несущей способности соединенных пластин относительно стенок отверстия. Ожидается некоторое проскальзывание до того, как стержень болта коснется стенки отверстия. Такая конструкция позволяет снизить затраты на монтаж, но приводит к большей деформации и не рекомендуется для соединений, подверженных изменению нагрузки или усталости.
- Критическое соединение скольжения: В этой конструкции болт полностью предварительно натянут до высокого уровня (70 % минимального предела прочности на растяжение), что создает высокую силу зажима, вызывающую трение между прилегающими поверхностями. Поперечная сила передается посредством этого трения, и при эксплуатационных нагрузках проскальзывание не допускается. Такая конструкция обеспечивает более высокую жесткость, лучшую усталостную устойчивость и необходима для соединений с отверстиями увеличенного размера или с прорезями, а также там, где скольжение может отрицательно сказаться на характеристиках конструкции.
В таблице ниже приведены сведения о применимости болтов каждой марки к этим типам соединений.
| Тип подключения | Соответствие ASTM A325 | ASTM A490 Пригодность | Ключевое соображение |
|---|---|---|---|
| Тип подшипника (плотно прилегающий) | Да – широко используется | Да, но используется редко из-за стоимости и риска хрупкости. | A325 предпочтителен для экономичных соединений подшипников. |
| Тип подшипника (предварительно напряженный) | Да – общий | Да – при тщательном контроле качества | A490 требует ротационной способности и тестирования MPI. |
| Критическое скольжение (тип трения) | Да – стандартно для большинства приложений | Да – для чрезвычайно высоких требований к нагрузке | Более высокий предварительный натяг A490 обеспечивает большее сопротивление скольжению. |
3. Компромисс между прочностью и чувствительностью к вырезу: влияние на пригодность соединения
Основной компромисс между прочностью на разрыв и чувствительностью к надрезам имеет прямое значение для конструкции соединения.
- Для соединений подшипникового типа: Эти соединения допускают проскальзывание и зависят от срезающей способности болта и несущей способности. Поскольку болт не подвергается такому же уровню концентрации циклических напряжений, как в соединениях, критических к скольжению, более высокая прочность на растяжение A490 может быть полезна для сопротивления сдвиговым и несущим нагрузкам. Однако более высокая чувствительность A490 к надрезам означает, что любое повреждение резьбы, дефекты поверхности или несоосность могут с большей вероятностью привести к хрупкому разрушению. Таким образом, хотя A490 можно использовать в соединениях подшипников, во многих спецификациях рекомендуется использовать A325, где это возможно, из-за более высокого риска хрупкого разрушения A490.
- Для соединений, критически важных для скольжения: Эти соединения требуют высокой силы зажима для создания трения, которое прямо пропорционально предварительному натягу болта. Болты A490, обладающие более высокой прочностью на растяжение, могут быть натянуты с более высоким предварительным натягом, обеспечивая большее сопротивление скольжению при том же диаметре болта. Однако высокая предварительная нагрузка в сочетании с высокой твердостью A490 делает болт более восприимчивым к коррозионному растрескиванию под напряжением и водородному охрупчиванию. Вот почему использование A490 в соединениях, требующих скольжения, требует строгого контроля качества, включая испытания на вращательную способность и магнитопорошковый контроль (MPI) для обнаружения поверхностных дефектов. Кроме того, болты A490 не подлежат горячему цинкованию, что ограничивает их использование в агрессивных средах, где предпочтительны оцинкованные болты A325.
4. Схема практического принятия решений
На основе анализа компромиссов рекомендуются следующие рекомендации по выбору:
- Предпочитайте A325, когда: (1) Соединение представляет собой стандартное подшипниковое соединение или соединение, требующее повышенного скольжения, с умеренными требованиями к нагрузке; (2) Для защиты от коррозии требуется горячее цинкование; (3) Соединение подвергается динамической или усталостной нагрузке, при которой чувствительность к зазубринам является первоочередной проблемой; (4) Ключевыми факторами являются стоимость и доступность.
- Рассмотрите A490, когда: (1) Соединение требует значительно более высокого сопротивления сдвигу или скольжению, чем может обеспечить A325; (2) Соединение подвергается чрезвычайно высоким статическим нагрузкам и не находится в агрессивной среде; (3) Подрядчик может обеспечить необходимый контроль качества (MPI, вахтовое тестирование); (4) Конструкция была тщательно оценена на предмет риска хрупкого разрушения.
5. Производство и качество.
Достижение стабильных механических свойств конструкционных болтов требует точного контроля химического состава материала, термической обработки и испытаний. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.
Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на производстве высокопрочных заклепок, болтов, гаек, шайб, штифтов, винтов и различных нестандартных нестандартных деталей. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.
Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные решения для крепления, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству. Для конструкционных болтов мы поставляем крепежные детали класса A325 и A490 с полными сертификатами испытаний материалов, а для A490 — необходимые отчеты о магнитопорошковых испытаниях.
6. Часто задаваемые вопросы (FAQ)
- Вопрос 1: Можно ли взаимозаменяемо использовать болты A325 и A490 в соединении конструкций?
Ответ: Нет. Они имеют разную прочность на разрыв, твердость и чувствительность к хрупкому разрушению. Их замена без перепроектирования соединения может привести к недостаточной прочности или неожиданному выходу из строя. Болты A490 имеют более высокие требования к предварительной нагрузке и более строгие процедуры контроля качества. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) рекомендует проконсультироваться с инженером-строителем проекта перед заменой марок болтов. - В2: Почему болты A490 не оцинкованы горячим способом?
О: Болты A490 нельзя подвергать горячему цинкованию по двум причинам: (1) температура ванны расплавленного цинка превышает температуру отпуска болта, что может привести к отжигу болта и снижению его прочности; (2) процесс травления, используемый перед цинкованием, приводит к попаданию атомарного водорода в сталь, что может вызвать водородное охрупчивание — механизм замедленного разрушения, который особенно опасен для высокопрочных болтов. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) предлагает оцинкованные конструкционные болты A325 в качестве коррозионностойкой альтернативы. - Вопрос 3. Что такое обозначение X и N для конструкционных болтов и как оно связано с типом соединения?
А: Обозначение Х указывает на то, что резьба исключена из плоскости среза (хвостовик болта находится в плоскости среза), что обеспечивает более высокую срезающую способность. Обозначение N указывает на то, что резьбы могут находиться в плоскости среза. Это различие имеет решающее значение для соединений подшипникового типа, где прочность на сдвиг зависит от того, проходит ли нагрузка через полный диаметр хвостовика или через уменьшенный диаметр основания резьбы. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) может поставлять конструкционные болты с указанной длиной резьбы, соответствующей требованиям X или N.

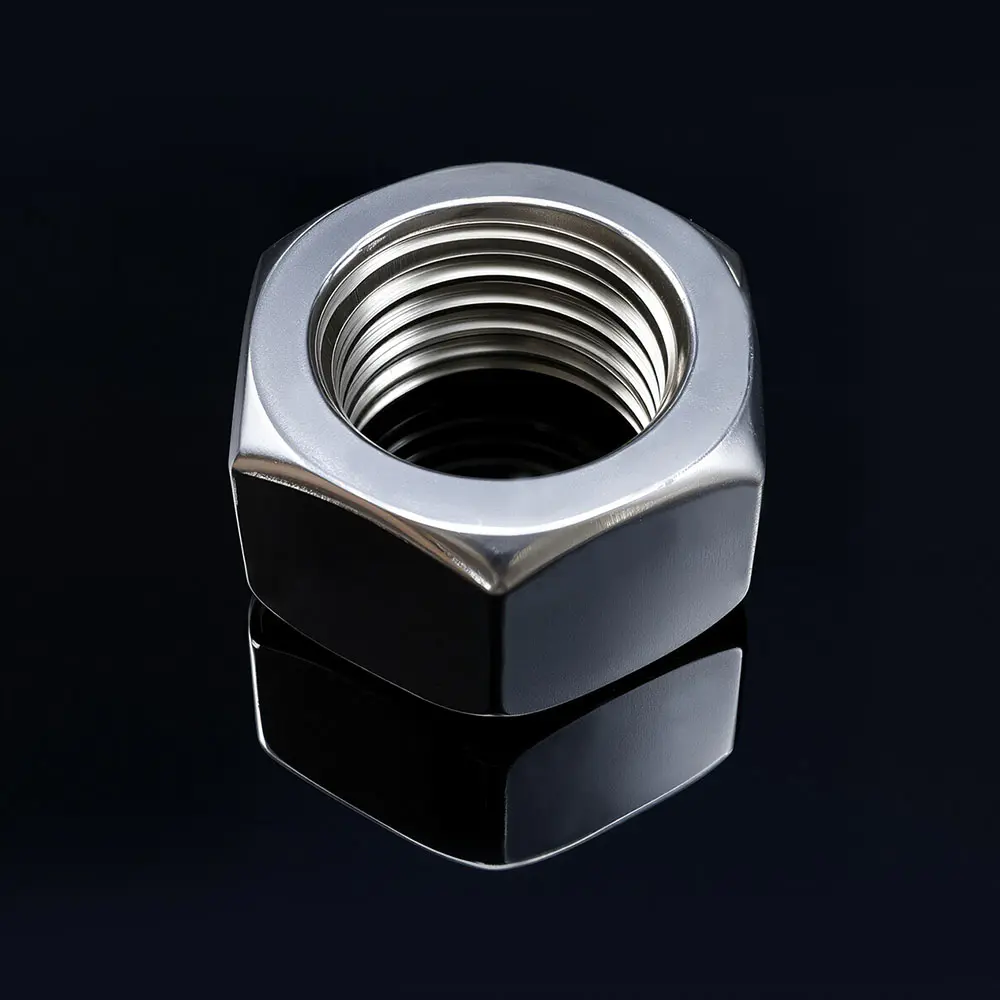

Сборка шестигранных гаек из нержавеющей стали А2-70 и А4-80: высокая пластичность или перегрев при высокоскоростной установке?
Явление заедания резьбы (также известное как истирание или холодная сварка) является постоянной и дорогостоящей проблемой при установке крепежных изделий из аустенитной нержавеющей стали, особенно шестигранных гаек А2-70 (304) и А4-80 (316). Галлерирование характеризуется заеданием резьбы: материал рвется и сваривается, что часто приводит к непригодности гайки или болта. Двумя наиболее часто упоминаемыми причинами являются присущая аустенитным нержавеющим сталям высокая пластичность и локальный перегрев, вызванный высокоскоростными монтажными инструментами (например, ударными гайковертами). В этой статье анализируется физика каждого механизма, приводятся сравнительные данные и предлагаются практические стратегии смягчения последствий.
1. Сравнение механизмов: высокая пластичность и локальный перегрев.
В следующей таблице сравниваются два основных механизма, способствующих засорению потоков в шестигранные гайки из нержавеющей стали .
| Параметр | Высокая пластичность (аустенитная структура) | Локальный перегрев (высокоскоростная установка) |
|---|---|---|
| Физический механизм | Аустенитные нержавеющие стали имеют высокую скорость наклепа и не имеют защитного оксидного слоя, который образуется на углеродистых сталях. При скользящем контакте защитная оксидная пленка отрывается, позволяя оголенным металлическим поверхностям соприкасаться и свариваться под давлением. | Высокоскоростные электроинструменты (ударные гайковерты или высокоскоростные отвертки) выделяют тепло трения на границе резьбы. Тепло смягчает поверхностный слой, увеличивая коэффициент трения и способствуя адгезионному износу, ускоряя процесс истирания. |
| Первичные доказательства | Истирание происходит как в установках с ручным, так и в механических приводах, но частота и тяжесть его значительно выше при использовании электроинструментов. Нагартованный поверхностный слой аустенитной нержавеющей стали особенно склонен к истиранию из-за его высокой прочности на сдвиг и отсутствия защитной смазочной пленки. | Исследования показывают, что по мере увеличения скорости установки увеличивается и температура поверхности. Использование ударного гайковерта может привести к повышению температуры, превышающей температуру рекристаллизации материала, что резко увеличивает вероятность истирания. Использование низкоскоростных инструментов или ручных инструментов значительно снижает вероятность истирания. |
| Факторы влияния | Чистота поверхности резьбы, угол резьбы, материал гайки и наличие смазочных материалов. Более гладкие поверхности и использование смазочных материалов уменьшают склонность к холодной сварке. | Скорость установки, крутящий момент и использование ударных инструментов. Более высокие предварительные нагрузки также увеличивают силы трения, повышая риск перегрева. |
| Стратегия смягчения последствий | Выбирайте гайки из другого материала или отделки (например, из нитронной стали или нержавеющей стали с покрытием) или убедитесь, что резьба чистая и смазана. Использование противозадирных составов весьма эффективно. | Используйте низкоскоростные инструменты для установки (ручные инструменты или дрели с регулируемой скоростью на низких оборотах). Избегайте использования ударных гайковертов при работе с критически важными узлами. Дайте соединению остыть между проходами затяжки. |
2. Анализ механизмов: какой механизм доминирует?
Детальный анализ имеющихся данных показывает, что оба механизма являются способствующими факторами, но их относительная важность не одинакова.
- Высокая пластичность является основной причиной: Аустенитные нержавеющие стали (классы А2 и А4) по своей природе склонны к истиранию, поскольку у них отсутствует защитный поверхностный оксидный слой, который используется для смазки углеродистых сталей. При сжатии поверхностей резьбы под нагрузкой оксидная пленка разрушается, а высокая прочность аустенитной структуры на сдвиг вызывает микроскопическое заваривание неровностей. Это фундаментальное свойство материала — оно объясняет, почему истирание происходит даже в узлах, затянутых вручную.
- Высокоскоростной перегрев является основным ускорителем: Хотя основной причиной является пластичность материала, использование высокоскоростных электроинструментов резко увеличивает частоту и тяжесть истирания. Теплота трения, генерируемая ударным гайковертом, может превышать температуру рекристаллизации аустенитной нержавеющей стали (приблизительно 450–600°C), размягчая поверхностные слои и способствуя адгезионному износу. Исследования показывают, что при установке с использованием ударных гайковертов частота истирания может быть в 10–15 раз выше, чем при сборке с ручной затяжкой.
- Синергетический эффект: Эти два механизма не являются независимыми. Высокая пластичность материала делает его восприимчивым к теплу трения, выделяемому высокоскоростными инструментами. Нагрев, в свою очередь, снижает прочность материала и увеличивает коэффициент трения, создавая петлю положительной обратной связи, которая ускоряет истирание. Этот совокупный эффект является причиной того, что истирание часто бывает более серьезным в высокоскоростных установках, чем в медленных.
3. Количественное влияние скорости установки
В следующей таблице представлен сравнительный анализ случаев истирания в зависимости от скорости установки и типа инструмента.
| Способ установки | Типичная частота вращения | Частота раздражения (относительная) | Рекомендуется |
|---|---|---|---|
| Ручной инструмент (динамометрический ключ) | ~5–10 об/мин | 1x (базовый уровень) | Да – предпочтительнее для критических сборок |
| Сверло с регулируемой скоростью (низкая скорость) | ~200–400 об/мин | 3–5 раз | Да – если смазаны и контролируются |
| Сверло с регулируемой скоростью (высокая скорость) | ~800–1500 об/мин | 8–12x | Не рекомендуется для крепежа из нержавеющей стали. |
| Ударный ключ | Переменный (высокий пиковый крутящий момент) | 15–20 раз | Категорически не рекомендуется использовать гайки A2/A4. |
4. Практическое руководство по уменьшению истирания
Учитывая совокупное влияние пластичности материала и скорости установки, при установке на месте рекомендуются следующие рекомендации:
- Всегда используйте смазку: Перед установкой гайки нанесите на резьбу болта высококачественный противозадирный состав или смазку (например, смазку на основе меди или никеля). Смазка уменьшает трение, снижает выделение тепла и действует как физический барьер между поверхностями резьбы.
- Используйте медленную скорость установки: Избегайте использования ударных гайковертов для критических узлов из нержавеющей стали. Используйте ручные инструменты или дрели с регулируемой скоростью, установленные на минимальное эффективное число оборотов в минуту. Чем ниже скорость, тем меньше тепла выделяется на границе резьбы.
- Держите темы в чистоте: Загрязнения, такие как грязь, мусор или старый фиксатор резьбы, могут действовать как абразивы, прорывая оксидный слой и вызывая истирание. Перед сборкой тщательно очистите резьбу болтов и гаек.
- Дайте время охлаждения: Для сборок большого диаметра или с высоким предварительным натягом дайте соединению остыть между проходами затяжки, чтобы предотвратить перегрев.
- Рассмотрите альтернативные материалы: В тех случаях, когда истирание является постоянной проблемой, рассмотрите возможность использования марок нержавеющей стали с пониженной склонностью к истиранию (например, Nitronic 60 или 316 со специальным покрытием).
5. Производство и качество.
Постоянство формы резьбы и качество поверхности шестигранных гаек из нержавеющей стали являются решающими факторами в предотвращении истирания. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.
Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на производстве высокопрочных заклепок, болтов, гаек, шайб, штифтов, винтов и различных нестандартных нестандартных деталей. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.
Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные решения для крепления, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству. Для шестигранных гаек из нержавеющей стали мы обеспечиваем гладкую резьбу и можем предложить дополнительную обработку поверхности (например, пассивацию или покрытие) для уменьшения склонности к истиранию. Мы также прилагаем к каждой поставке руководство по установке, чтобы предотвратить истирание в условиях эксплуатации.
6. Часто задаваемые вопросы (FAQ)
- В1: Могу ли я использовать ударные гайковерты для гаек из нержавеющей стали A2-70 или A4-80?
Ответ: Это настоятельно не рекомендуется. Удары ударного гайковерта на высокой скорости и с высоким крутящим моментом вызывают значительное тепло трения, что резко увеличивает риск истирания. Для ответственных узлов следует использовать только ручные инструменты или низкоскоростные дрели с регулируемой скоростью. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) рекомендует использовать динамометрический ключ с регулируемой скоростью для всех установок из нержавеющей стали. - В2: Влияет ли качество поверхности резьбы на склонность к истиранию?
А: Да. Более гладкая поверхность резьбы (например, накатанная, а не нарезанная резьба) имеет более низкий коэффициент трения и меньшую склонность к истиранию. Накатанная резьба также имеет более равномерный профиль поверхности. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) использует процессы холодной высадки и накатки резьбы для производства гаек из нержавеющей стали с превосходным качеством поверхности, что снижает риск истирания. - Вопрос 3. Какая смазка лучше всего предотвращает истирание гаек из нержавеющей стали?
Ответ: Противозадирный состав на основе меди или никеля очень эффективен. Эти смазочные материалы содержат мелкие металлические частицы, которые действуют как твердый смазочный барьер, предотвращая контакт металла с металлом. Они также эффективны при высоких температурах. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) может предоставить рекомендации по сборке и, в некоторых случаях, поставить гайки с предварительно нанесенным смазочным покрытием.
