ASME B18.2.1 по сравнению с DIN 931/933. Радиус скругления под головкой болта с шестигранной головкой: как различия фундаментально влияют на усталостную долговечность и коэффициент концентрации напряжений (Kt)?

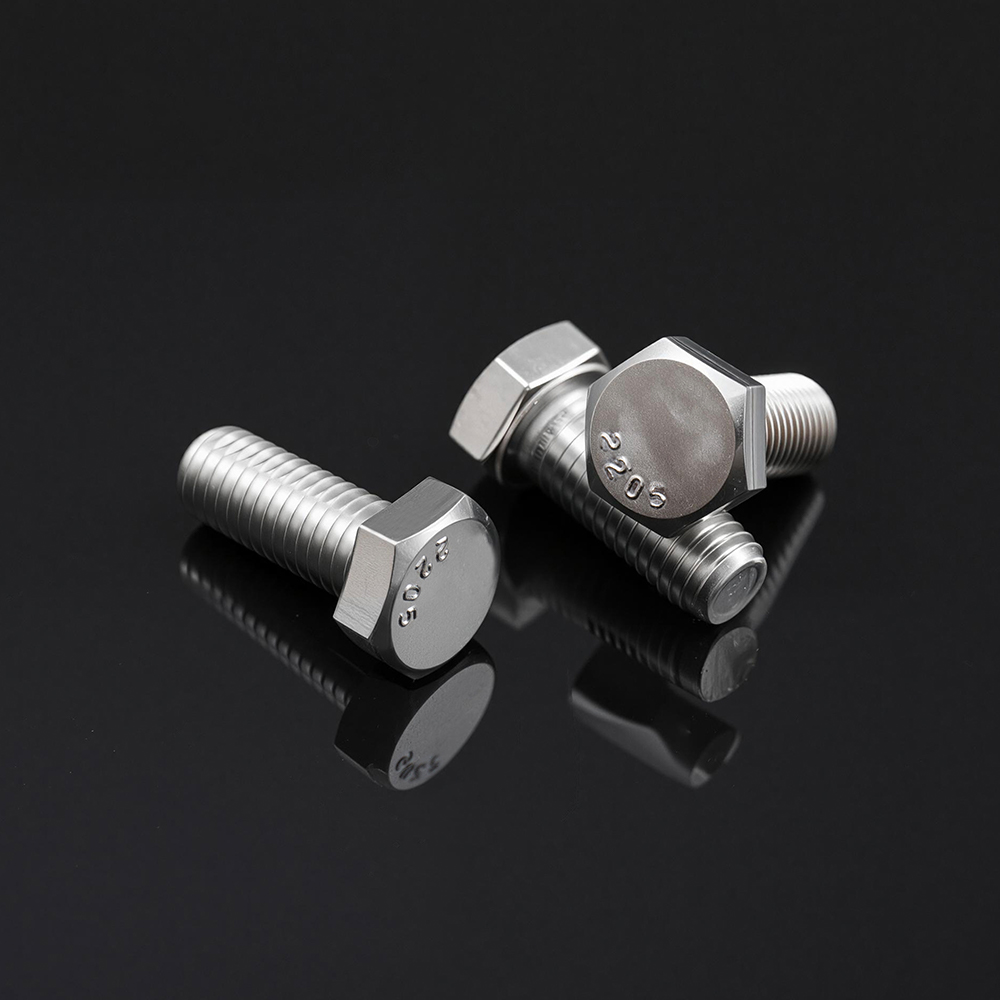

Радиус скругления под головкой — изогнутая переходная зона между головкой болта и хвостовиком — является одной из наиболее важных геометрических характеристик, определяющих усталостные характеристики болта с шестигранной головкой. В то время как ASME B18.2.1 (американский стандарт) и DIN 931/933 (немецкий стандарт) определяют шестигранные болты Для общепромышленного использования различные требования к геометрии галтели имеют глубокие последствия для концентрации напряжений и усталостной долговечности. В этой статье эти различия анализируются с точки зрения машиностроения и производства.
1. Стандартные различия: требования к радиусу скругления
В следующей таблице приведены основные различия в размерах и принципах конструкции между болтами с шестигранной головкой ASME и DIN в отношении буртика под головкой.
| Параметр | ASME B18.2.1 (дюймовая серия) | DIN 931/933 (метрическая серия) |
|---|---|---|
| Определение радиуса скругления | Указывается как максимальный радиус, обеспечивающий широкий диапазон производственных допусков. | Определяет минимальный радиус, обеспечивая более плавный переход для приложений, критически важных для усталости. |
| Типичный диапазон радиусов (эквивалент M10–M24) | 0,8–1,4 мм (макс.) | ≥ 1,0 мм (мин.) |
| Справочная информация по измерениям | Измеряется на стыке головки и хвостовика. | Измеряется радиусомером; должен соответствовать минимальным требованиям |
| Философия дизайна | Отдает приоритет производственной экономике с приемлемым, но более высоким Kt | Отдает приоритет усталостной прочности с более низким Kt и увеличенным сроком службы. |
2. Физика концентрации напряжений: как радиус скругления влияет на Kt
Коэффициент концентрации напряжений (Kt) описывает усиление номинального напряжения при геометрическом разрыве. Для подголовника меньший радиус концентрирует напряжение в более узкой области, что значительно увеличивает локальный пик напряжения. Физика хорошо известна:
- Локальный пик напряжения: Острое скругление малого радиуса заставляет линии тока напряжения резко изгибаться, создавая локализованный пик напряжения, который может в несколько раз превышать номинальное напряжение хвостовика.
- Градиент деформации: Больший радиус распределяет напряжение по большей площади, уменьшая пиковое значение и создавая более благоприятный градиент деформации, что эффективно снижает движущую силу возникновения трещины.
- Уязвимость циклической загрузки: При динамических нагрузках высокая концентрация напряжений на остром галтеле становится предпочтительным местом зарождения усталостных трещин, что приводит к преждевременному разрушению.
Экспериментальные данные подтверждают эту взаимосвязь: увеличение радиуса скругления от минимального до большего оптимизированного значения значительно снижает коэффициент концентрации напряжений. Анализ методом конечных элементов показал, что оптимизация геометрии галтели может снизить максимальное напряжение Фон-Мизеса более чем на 40 %, при этом Kt снизится с ~9,08 до ~5,35.
Усталостные испытания крепежных изделий показали, что больший радиус галтели может напрямую привести к увеличению усталостного срока службы — в некоторых случаях в 2 или более раз при одинаковых циклических нагрузках.
3. Последствия усталости: какой стандарт работает лучше?
Поскольку усталостные трещины обычно возникают в местах концентрации напряжений, известно, что подголовник является критической зоной, на которую приходится примерно 15% усталостных разрушений болтов. Подход стандарта к радиусу скругления напрямую влияет на характеристики болта при циклических нагрузках.
- По стандарту DIN (больший минимальный радиус): Требование большего минимального радиуса снижает концентрацию напряжений, делая болт более устойчивым к возникновению усталостных трещин. Это особенно полезно в приложениях с умеренными и высокими циклическими нагрузками и вибрацией.
- Стиль ASME (максимальный радиус с широким допуском): Хотя стандарт допускает широкий диапазон, он не требует большого минимального радиуса. Болты, изготовленные с радиусами нижнего предела допуска, будут испытывать более высокую концентрацию напряжений и меньшую усталостную долговечность по сравнению с их аналогами по стандарту DIN.
Стоит отметить, что большинство усталостных разрушений болтов происходит на первой зацепленной резьбе (примерно 70%), при этом биение резьбы и скругление под головкой представляют собой следующие наиболее уязвимые места. Однако в тех случаях, когда резьбовое соединение хорошо спроектировано и распределение нагрузки оптимизировано, решающим фактором становится галтель под головкой.
4. Перспектива производства: достижение оптимальной геометрии скругления
Производственные процессы играют решающую роль в достижении желаемой геометрии галтели и ее эффекта повышения усталости. Процесс холодной высадки по своей сути создает скругление, но его радиус и качество поверхности могут значительно различаться. Обработка поверхности, такая как угловая прокатка или дробеструйная обработка, может еще больше увеличить усталостную долговечность за счет создания полезных остаточных напряжений сжатия и улучшения качества поверхности.
Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.
Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на производстве высокопрочных заклепок, болтов, гаек, шайб, штифтов, винтов и различных нестандартных нестандартных деталей. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.
Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные решения для крепления, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству. Для клиентов, которым требуются превосходные усталостные характеристики, мы можем изготовить болты с шестигранной головкой с оптимизированными радиусами скругления под головкой, которые соответствуют спецификациям DIN или превосходят их.
5. Часто задаваемые вопросы (FAQ)
- Вопрос 1: Являются ли шестигранные болты ASME и DIN взаимозаменяемыми для применений, требующих высокой усталости?
О: Нет, без проверки геометрии скругления. Хотя оба стандарта имеют одинаковые размеры, более широкий допуск скругления стандарта ASME может привести к получению более острых радиусов, что снижает усталостную долговечность. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) рекомендует указывать минимальный радиус скругления и требования к шероховатости поверхности, чтобы обеспечить стабильные усталостные характеристики. - Вопрос 2. Как проверить радиус скругления нижней части полученной партии болтов?
О: Радиус галтели можно проверить с помощью радиусомеров, оптических компараторов или координатно-измерительных машин (КИМ). Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) предоставляет отчеты о проверках и может адаптировать производственные параметры для обеспечения соответствия заданным вами требованиям к филе. - Вопрос 3. Могут ли постпроизводственные процессы повысить усталостную долговечность болтов с малым радиусом скругления?
А: Да. Угловая прокатка после термообработки (холодной обработки) или дробеструйной обработки может привести к возникновению сжимающих остаточных напряжений, которые значительно увеличивают усталостную долговечность. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) предлагает дополнительные услуги по повышению эффективности стандартных и нестандартных болтов с шестигранной головкой.
ASTM A153 по сравнению с ISO 1461: количественная оценка разницы в толщине покрытия для болтов с шестигранной головкой HDG M20 и большего размера

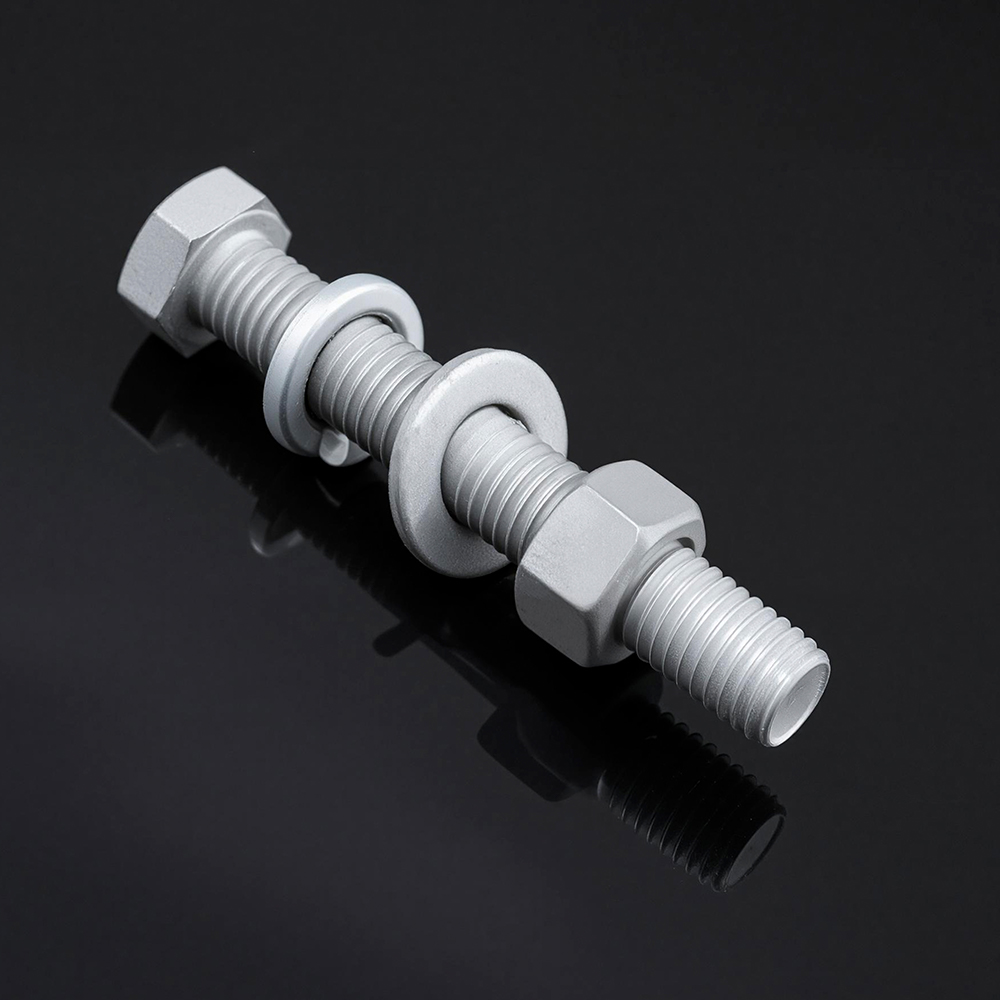

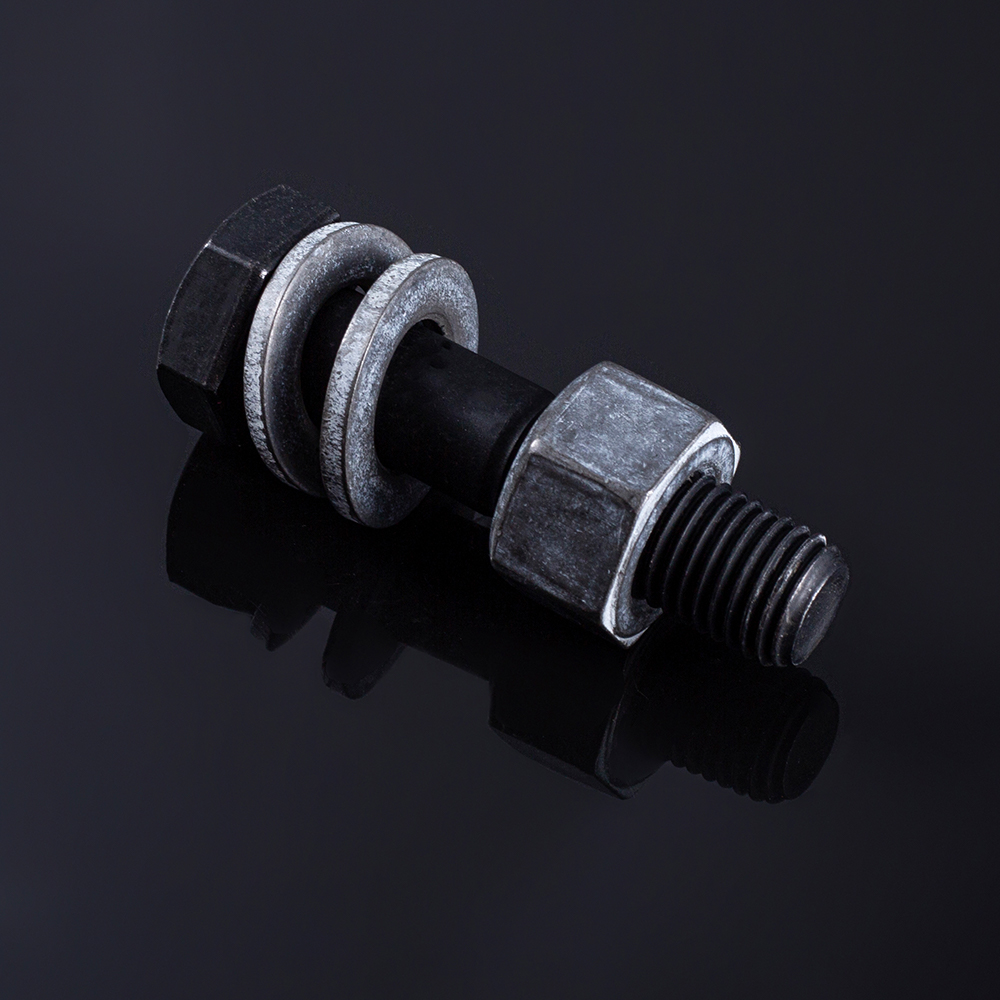

При указании горячего цинкования (HDG) болты с шестигранной головкой для тяжелой инфраструктуры — опор электропередач, мостовых соединений или морских платформ — выбор между стандартами ASTM A153 и ISO 1461 напрямую определяет минимальный уровень защиты от коррозии. Для крепежных изделий M20 и большего диаметра (обычно > 6 мм или эквивалент 1/4 дюйма) два стандарта значительно различаются в требованиях к толщине покрытия. В этой статье проводится параллельное количественное сравнение и объясняются практические последствия.
1. Фундаментальное различие: аппаратное обеспечение и обычные конструкции.
ASTM A153 специально разработан для «фурнитуры» — резьбовых креплений, шайб и подобных мелких или центрифугируемых предметов. ISO 1461 (и его региональный эквивалент EN ISO 1461), напротив, широко применяется к готовым стальным изделиям, включая конструкционные профили, пластины и трубы. Хотя стандарт ISO 1461 содержит отдельный раздел для центрифугированных изделий (включая резьбовые крепежные детали), его таблицы толщины структурированы по категориям толщины стали, а не по классам крепежных изделий.
Для болтов с шестигранной головкой M20 и более оба стандарта применяют один и тот же фундаментальный принцип: толщина базовой стали превышает 6 мм, что соответствует наивысшему уровню толщины покрытия. Однако требуемые минимумы заметно различаются.
2. Количественное сравнение толщины покрытия
В следующей таблице представлены требования к минимальной толщине покрытия для болтов с шестигранной головкой M20 и HDG большего размера в соответствии с обоими стандартами.
| Параметр | ASTM A153 (Класс C – Крепежи > 3/8″ / M10) | ISO 1461 (Центрифугированные изделия диаметром > 6 мм) |
|---|---|---|
| Минимальная толщина местного покрытия | 1,7 мил ≈ 43 мкм | 40 мкм (экв. 285 г/м²) |
| Минимальная средняя (средняя) толщина покрытия | 2,1 мил ≈ 53 мкм | 50 мкм (экв. 360 г/м²) |
| Справочная масса покрытия | Толщина, измеренная напрямую (мил или мкм) | Указано как в мкм, так и в г/м². |
| Метод измерения | Магнитный толщиномер или гравиметрический | Магнитный толщиномер или гравиметрический |
| Типичное применение | Болты, гайки, шайбы и другие метизы | Метизы, конструкционные секции и стальные конструкции |
Примечание. Класс C ASTM A153 охватывает крепежные детали диаметром более 3/8 дюйма (≈ M10). Для болтов М20 и большего размера эта классификация применяется напрямую. Минимальная локальная толщина 1,7 мил (≈ 43 мкм) является жестким требованием для любого отдельного образца, тогда как средняя толщина должна достигать 2,1 мил (≈ 53 мкм).
ISO 1461 определяет минимальную локальную толщину 40 мкм и среднюю толщину 50 мкм для центрифугированных резьбовых изделий диаметром более 6 мм.
3. Практические последствия разницы
Количественная разница — примерно 3 мкм по локальному минимуму и 3 мкм по средней толщине — может показаться небольшой, но она имеет серьезные последствия для соответствия качеству и срока службы.
- Более строгий локальный минимум ISO 1461: Локальный минимум ISO 1461 составляет 40 мкм, что немного ниже, чем 43 мкм ASTM A153 (1,7 мил). Однако среднее требование стандарта ISO 1461, равное 50 мкм, близко соответствует требованию ASTM 53 мкм. Практическая разница заключается в проверке: партия, соответствующая ASTM A153, автоматически соответствует минимальным толщинам ISO 1461, но обратное не гарантируется, если локальная толщина падает ниже 43 мкм.
- Критерии проверки и отклонения: ASTM A153 допускает падение отдельных образцов до локального минимума при условии, что среднее значение по выборке соответствует среднему требованию. В ISO 1461 применяется аналогичная логика, но используются несколько другие протоколы округления и измерения.
- Корреляция срока службы: Более толстые покрытия обычно обеспечивают более длительную защиту от коррозии в агрессивных средах. Разница в 3 мкм представляет собой незначительное, но измеримое увеличение времени до появления первой красной ржавчины при ускоренных испытаниях в солевом тумане.
Также стоит отметить, что ISO 1461 гармонизирован с EN ISO 10684 — специальным стандартом крепежных изделий — в отношении требований к допускам резьбы, что гарантирует сборку гаек без истирания.
4. Производство и обеспечение качества.
Постоянное достижение минимальной толщины покрытия на шестигранных болтах большого диаметра требует точного контроля времени погружения, скорости извлечения и параметров центрифугирования. Для соблюдения допусков на посадку резьбы по ISO 965-1 часто требуется нарезание резьбы или нанесение ее щеткой после цинкования — шаг, который не должен уменьшать покрытие ниже заданного минимума.
Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.
Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на производстве высокопрочных заклепок, болтов, гаек, шайб, штифтов, винтов и различных нестандартных нестандартных деталей. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.
Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные решения для крепления, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству. Для болтов с шестигранной головкой HDG мы строго контролируем толщину покрытия, чтобы она соответствовала требованиям ASTM A153 и ISO 1461 или превышала их, при этом для каждой партии предоставляются полные отчеты о проверке.
5. Часто задаваемые вопросы (FAQ)
- Вопрос 1: Может ли партия болтов M20 HDG одновременно соответствовать требованиям ASTM A153 и ISO 1461?
А: Да. Поскольку местный минимум ASTM A153 (43 мкм) немного выше, чем ISO 1461 (40 мкм) для более крупных крепежных изделий, любая партия, которая полностью соответствует ASTM A153, также будет удовлетворять местным и средним требованиям ISO 1461. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) регулярно производит болты HDG с шестигранной головкой, соответствующие обоим стандартам, что упрощает глобальные закупки. - Вопрос 2. Какой стандарт чаще всего используется для инфраструктурных проектов за пределами Северной Америки?
Ответ: ISO 1461 является стандартом по умолчанию для большинства проектов в Европе, Азии и Ближнем Востоке. Однако многие международные спецификации принимают любой стандарт при условии, что толщина покрытия соответствует применимым минимальным требованиям или превышает их. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) может поставлять продукцию, сертифицированную по одному или обоим стандартам, в зависимости от требований проекта. - Вопрос 3. Влияет ли более толстое покрытие HDG на резьбу, подходящую для болтов M20?
А: Да. Чрезмерно толстые покрытия могут нарушить допуски резьбы. Как ASTM A153, так и ISO 1461 допускают нарезание резьбы или чистку ее щеткой после цинкования для обеспечения правильной посадки гайки при условии соблюдения указанной минимальной толщины покрытия. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) применяет контролируемое центрифугирование и, при необходимости, очистку резьбы после цинкования, чтобы обеспечить плавную сборку болтов и гаек.
