Методы управления преднатягом болтовых соединений при сильной динамической нагрузке: контроль крутящего момента, угла крутящего момента или предела текучести?
При проектировании критических соединений в тяжелом машиностроении, автомобильных шасси или аэрокосмических конструкциях выбор метода управления преднатягом напрямую определяет устойчивость узла к усталости, саморасшатыванию и целостность уплотнения прокладок. При тяжелых динамических нагрузках, характеризующихся высокочастотными вибрациями, ударными нагрузками и переменными нагрузками, основной вопрос заключается не в том, «какой метод является самым простым», а в том, «какой метод обеспечивает наиболее надежное усилие зажима с наименьшим разбросом».
1. Основной принцип и техническое сравнение
Каждый метод имеет отдельную физическую основу и способ вывода данных. В таблице ниже представлено параллельное сравнение их технических параметров.
| Параметр | Метод управления крутящим моментом | Метод управления крутящим моментом и углом | Метод контроля предела текучести |
|---|---|---|---|
| Управляющая переменная | Приложенный крутящий момент (М) | Угол поворота после точки прилегания (θ) | Градиент крутящего момента в зависимости от угла (дМ/dθ) |
| Разброс предварительной нагрузки (типичный) | ± 25% – 35% | ± 10% – 15% | ± 3% – 8% |
| Влияние трения | Очень высокий (влияет на 80‑90% крутящего момента) | Умеренный (трение влияет только на начальный крутящий момент) | Низкий (эффект трения математически исключен) |
| Эластичная обработка взаимодействий | Не рассматривается | Частично компенсируется | Автоматически компенсируется |
| Стоимость оборудования | Низкая (простой динамометрический ключ) | Средний (угловой ключ или датчик) | Высокий (сервосистема мониторинга градиента в реальном времени) |
| Коэффициент использования болтов | 40% – 60% предела текучести | 70% – 90% предела текучести | 95–100 % предела текучести (максимальный) |
| Пригодность к динамическим нагрузкам | Низкий (большой разброс рискует преждевременным расшатыванием) | Хорошо | Отлично |
| Возможность повторного использования крепежа | Да (полностью эластичный) | Да (если доходность ниже) | Нет (происходит пластическая деформация) |
2. Рекомендации по применению при динамической нагрузке
- Метод крутящего момента: Подходит только для некритических статических соединений с низким напряжением или там, где скорость и стоимость сборки являются абсолютным приоритетом. Избегайте любых соединений, подвергающихся циклическим боковым вибрациям.
- Метод крутящего момента: Промышленная рабочая лошадка для большинства болтов автомобильной трансмиссии и подвески. Он предлагает сбалансированный компромисс между точностью предварительного натяга и инвестициями в оборудование при условии, что заданный крутящий момент четко определен, а трение умеренно стабильно.
- Контроль предела текучести: Золотой стандарт для динамических применений с высоким уровнем риска, например, болтов шатунов, крышек коренных подшипников, соединений башен ветряных турбин и соединителей морских платформ. Он обеспечивает максимальное и стабильное усилие зажима, полностью используя прочностные характеристики болта и тем самым максимизируя усталостную долговечность.
Для тяжелых динамических нагрузок с критическими для безопасности последствиями: Контроль предела текучести является бесспорным первым выбором. Если капитальные затраты ограничены, Управление крутящим моментом и углом является приемлемым компромиссом; однако необходимо учитывать дополнительные меры, такие как клеящиеся резьбовые фиксаторы или контргайки с преобладающим крутящим моментом.
3. Практическое руководство с точки зрения производства и поставок
Выбор метода управления – это только полдела. Другая половина заключается в постоянстве качества крепежа: разброс значений трения резьбы, трения головки подшипника и допусков на размеры напрямую увеличивает разброс преднатяга, независимо от того, какой метод используется. Именно здесь надежный партнер в цепочке поставок становится незаменимым.

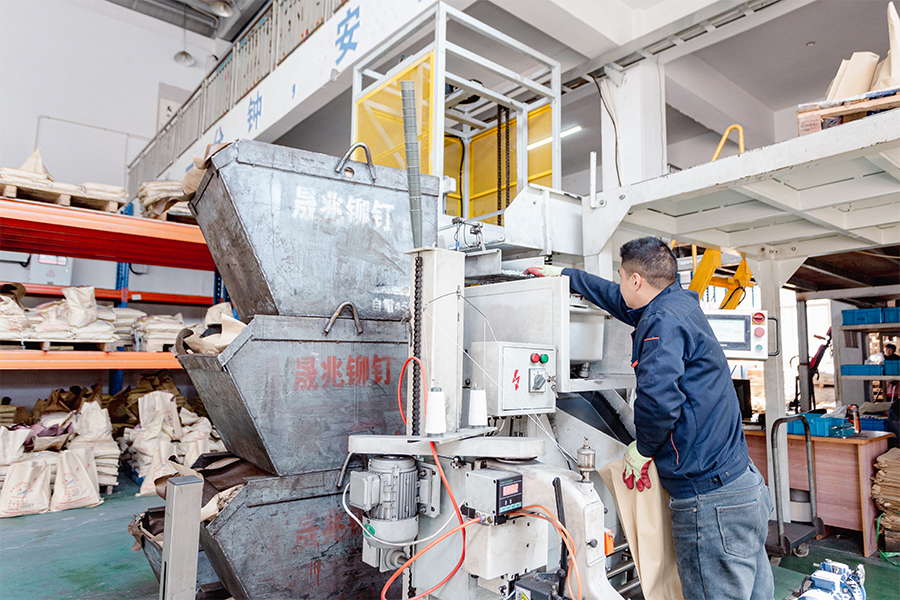

Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.
Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на производстве высокопрочных Механические крепежи и оборудование и различные нестандартные нестандартные детали. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.
Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные крепежные решения, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству.
4. Часто задаваемые вопросы (FAQ)
- Вопрос 1. Можно ли применять контроль предела текучести к повторно используемым болтам в сценариях технического обслуживания?
О: Нет. Поскольку контроль предела текучести пластически деформирует болт, его нельзя использовать повторно. Для обслуживания в условиях динамических нагрузок всегда используйте новые болты. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) поставляет высокопрочные крепежные детали с полной отслеживаемостью материала, гарантируя, что каждый новый болт соответствует точным характеристикам текучести, необходимым для этого метода контроля. - Вопрос 2. Как покрытие поверхности влияет на выбор между углом крутящего момента и контролем предела текучести?
О: Покрытия (например, Dacromet, цинковые хлопья или фосфат) изменяют коэффициент трения, что напрямую влияет на заданное значение крутящего момента при управлении крутящим моментом. При контроле предела текучести градиент (dM/dθ) подвержен меньшему влиянию, поэтому он более устойчив. Основываясь на 20-летнем производственном наследии, Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) рекомендует использовать покрытия, стабилизирующие трение, например, наше запатентованное верхнее покрытие со смазкой, чтобы минимизировать разброс независимо от выбранного метода. - Вопрос 3. Каков минимальный размер партии нестандартных крепежных деталей, предназначенных для высокодинамичных применений?
Ответ: Для критически важных динамических соединений геометрия и классы материалов, специфичные для конструкции, часто требуют специального инструмента. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) поддерживает мелкосерийное (минимальный заказ 500–1000 штук) прототипирование в наших мастерских по холодной высадке и станкам с ЧПУ, а также массовое производство до миллионов деталей, подкрепленное полными механическими испытаниями (на растяжение, твердость и усталость) для проверки выбранной стратегии управления предварительной нагрузкой.
Требования к эквиваленту стойкости к точечной коррозии (PREN) для крепежных изделий из морской нержавеющей стали: 316L, 2205 и 254SMO в зонах брызг и полного погружения
Для обеспечения 20-летней службы морских болтовых соединений без технического обслуживания требуется глубокое понимание механизмов локализованной коррозии. Эквивалентное число стойкости к точечной коррозии (PREN) служит отраслевым стандартом для ранжирования марок нержавеющей стали на основе их химического состава, при этом более высокие значения PREN напрямую коррелируют с улучшенной устойчивостью к точечной и щелевой коррозии в средах, богатых хлоридами. Стандартная формула, используемая отраслевыми органами и органами по стандартизации, выглядит следующим образом:
PREN = %Cr 3,3 × %Mo 16 × %N
В рамках этой концепции три ключевых материала-кандидата на роль судового крепежа четко различаются по диапазонам PREN.
1. Значения PREN для конкретных материалов и рекомендации по зонам
В следующей таблице представлены диапазоны PREN для супераустенитной нержавеющей стали 316L, 2205 и супераустенитной нержавеющей стали 254SMO, а также их типичные коррозионные характеристики в морских зонах брызг и полного погружения.
| Нержавеющая сталь | Диапазон PREN (типовой) | Эталонное значение PREN | Зона брызг (сильная аэрация, высокое содержание хлоридов) | Зона полного погружения (морская вода) |
|---|---|---|---|---|
| 316L (аустенитный) | 23,1 – 28,5 | ~26,3 – 29,5 | Не рекомендуется (риск точечной коррозии и SCC) | Ограниченное использование (требуется катодная защита) |
| 2205 (Дуплекс) | 30,8 – 38,1 | ~34,3 – 35,0 | Подходит с осторожностью (PREN < порог 40) | Хорошо, but below 20-year immunity threshold |
| 254СМО (Супераустенитный) | 42,2 – 47,6 | ≥42,0 | Отлично – Recommended | Отлично – рекомендуется |
Источники данных: PREN варьируется от Британской ассоциации производителей нержавеющей стали; эталонные значения, полученные в результате исследований коррозии.
2. Порог PREN для 20-летнего обслуживания без обслуживания.
Промышленный консенсус, подкрепленный исследованиями коррозии, установил, что нержавеющие стали со значением PREN более 40 считаются «супер» аустенитными или «супер» дуплексными марками, способными противостоять агрессивным хлоридным средам. Для полного погружения в морскую воду PREN > 38 часто указывается как минимальное требование для обеспечения адекватной устойчивости к точечной коррозии.
- 316Л (ПРЕН ~26-29): Падает значительно ниже порога 40. Хотя 316L часто позиционируется как «морской сорт», его характеристики ограничены более мягкой прибрежной атмосферой. В зонах забрызгивания при циклическом цикле «мокрый-сухой» или в застойной морской воде он склонен к точечной коррозии и коррозионному растрескиванию под напряжением (SCC), что делает нереальным 20-летнее обслуживание без технического обслуживания.
- 2205 Дуплекс (PREN ~34): Несмотря на превосходную прочность и коррозионную стойкость по сравнению со сталью 316L, PREN 2205 остается ниже 40. Он может адекватно работать в некоторых применениях в морской воде, но его значение PREN предполагает, что он не гарантирует 20-летний порог устойчивости, ожидаемый для супераустенитных марок.
- 254SMO (ПРЕН ≥42): Поскольку PREN превышает 42, 254SMO специально разработан для экстремальных условий. Исследования продемонстрировали выдающуюся стойкость как в зонах разбрызгивания, так и в зонах погружения, демонстрируя незначительное или полное отсутствие видимого воздействия там, где другие марки подвергаются серьезной локальной коррозии. Этот уровень PREN является базовым для достижения 20-летнего срока службы без технического обслуживания в морских приложениях.
3. Практическое руководство с точки зрения производства и поставок
Хотя PREN является важнейшим критерием выбора, достижение 20-летнего срока службы также зависит от стабильного качества материала, точности изготовления и правильной установки. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) — семейное предприятие под управлением SEA Monies Metal Co., Ltd., унаследовавшее 20-летний семейный опыт и наследие качества в производстве металлов. Опираясь на сильные производственные мощности и преимущества цепочки поставок Shengzhao Metal, мы специализируемся на исследованиях, разработках, производстве и глобальных продажах высококачественной металлической продукции. Придерживаясь семейного стремления к точности, строгому рабочему подходу и долгосрочным обязательствам, мы поставляем стабильные и надежные продукты и услуги клиентам по всему миру.
Используя надежные научно-исследовательские и производственные возможности завода, мы специализируемся на высокопрочных Морской болт и гайка из нержавеющей стали и различные нестандартные нестандартные детали. В наш ассортимент продукции входят такие материалы, как нержавеющая сталь, легированная сталь, алюминиевый сплав, медь и специальные сплавы, с использованием таких процессов, как холодная высадка, горячая ковка и обработка на станках с ЧПУ. Наша продукция экспортируется в более чем 25 стран, обслуживая более 200 клиентов.
Chance & Union стремится обеспечить бесперебойную связь «Произведено в Китае» с международным рынком, предоставляя клиентам по всему миру универсальные решения для крепления, от исследований и разработок до массового производства, благодаря профессиональным технологиям и исключительному качеству. Для критически важных морских проектов, требующих 20-летней работы без технического обслуживания, мы рекомендуем крепеж 254SMO с проверенным PREN ≥42.
4. Часто задаваемые вопросы (FAQ)
- Вопрос 1: Можно ли использовать дуплексные крепления 2205 в зоне брызг, если PREN ниже 40?
О: Хотя 2205 обеспечивает лучшие характеристики, чем 316L, его диапазон PREN (30,8–38,1), как правило, ниже порога 40, рекомендованного для «супер» классов. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) рекомендует использовать материалы с PREN ≥40, такие как 254SMO, для 20-летней службы без технического обслуживания в зонах брызг. - Вопрос 2. Каково соотношение цены и качества между 316L и 254SMO для судового крепежа?
О: 316L является наиболее экономичным, но имеет самый низкий PREN и не пригоден для длительного воздействия на море. 254SMO дороже, но обеспечивает коррозионную стойкость, необходимую для 20-летнего срока службы. Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) может предоставить полный анализ затрат в течение жизненного цикла с учетом затрат на техническое обслуживание, замену и простои. - Вопрос 3: Каким образом компания Chance & Union обеспечивает значения PREN своих креплений морского класса?
А: Чжэцзян Шанс и Юнион Импорт и Экспорт Ко., Лтд. (Chance & Union) обеспечивает проверку химического состава посредством сертификатов заводских испытаний (MTC) и проверки третьей стороной. Для крепежных изделий 254SMO мы гарантируем PREN ≥42, что соответствует супераустенитной классификации. Прослеживаемость нашей цепочки поставок гарантирует, что в каждой партии будет доставлено указанное содержание Cr, Mo и N.
