Каждое резьбовое крепежное соединение на протяжении всего срока службы сталкивается с одним и тем же врагом: постепенной потерей силы зажима, вызванной вибрацией, термоциклированием или осадкой поверхности. Стопорные шайбы были разработаны для борьбы с этой потерей за счет создания давления пружины, а в случае с зубчатыми конструкциями - за счет врезания в сопрягаемые поверхности, чтобы противостоять вращению. В семействе зубчатых в каталогах промышленного и потребительского оборудования доминируют две геометрии: стопорная шайба с внешним зубом , с зубцами, загнутыми наружу по краю, и шайба с внутренним зубом , с зубьями, расположенными под углом внутрь к каналу ствола. Оба выполняют одну и ту же общую задачу, однако расположение этих зубов меняет способ приложения силы, место контакта и то, каким суставам каждая конструкция подходит лучше всего.
Это различие имеет большее значение, чем кажется на первый взгляд. Инженер по крепежу, выбирающий между ними, не выбирает косметический вариант; они выбирают, где на поверхности шайбы произойдет закуска, какая часть сопрягаемой поверхности будет отмечена и как шайба будет вести себя при повторяющемся крутящем моменте и вибрации. Понимание расположения зубьев, распределения нагрузки и замысла конструкции позволяет покупателю или проектировщику подобрать правильную шайбу к правильному соединению, а не выбирать по умолчанию ту деталь, которая окажется на полке.
Путаница между этими двумя конструкциями понятна, поскольку издалека они оба выглядят как металлическое кольцо с зазубренным краем. Только когда человек берет его и поворачивает на свету, направление зубов становится очевидным, и даже тогда практические последствия этого направления не всегда интуитивно понятны без некоторой информации о том, как на самом деле выходят из строя зажатые суставы. Болтовое или винтовое соединение редко расшатывается, поскольку крепежный элемент сам откручивается под постоянной, неизменной нагрузкой. Чаще всего ослабление начинается с небольшого относительного движения между головкой крепежа, шайбой и поверхностью под ней, что часто вызывается вибрацией, тепловым расширением и сжатием или небольшим оседанием зажатых материалов вскоре после сборки. Как только появляется этот первый кусочек движения, трение на сопрягаемых поверхностях падает ровно настолько, чтобы крепеж начал вращаться с небольшими приращениями, и каждое приращение увеличивается до тех пор, пока соединение не потеряет ощутимую силу зажима.
Зубчатые стопорные шайбы прерывают эту цепочку событий, давая шарниру механическую опорную точку в дополнение к трению, которое в противном случае выполняло бы всю работу. Вместо того, чтобы полагаться исключительно на поверхностное трение между головкой болта и шайбой или шайбой и подложкой, зубья физически вгрызаются в обе поверхности, создавая небольшие механические замки, которые противостоят самому первому вращательному движению еще до того, как оно начнется. Поскольку именно это первое движение запускает каскад расшатывания, его ранняя остановка оказывает огромное влияние на долгосрочную надежность суставов по сравнению с тем, что может предполагать небольшой размер зубов.

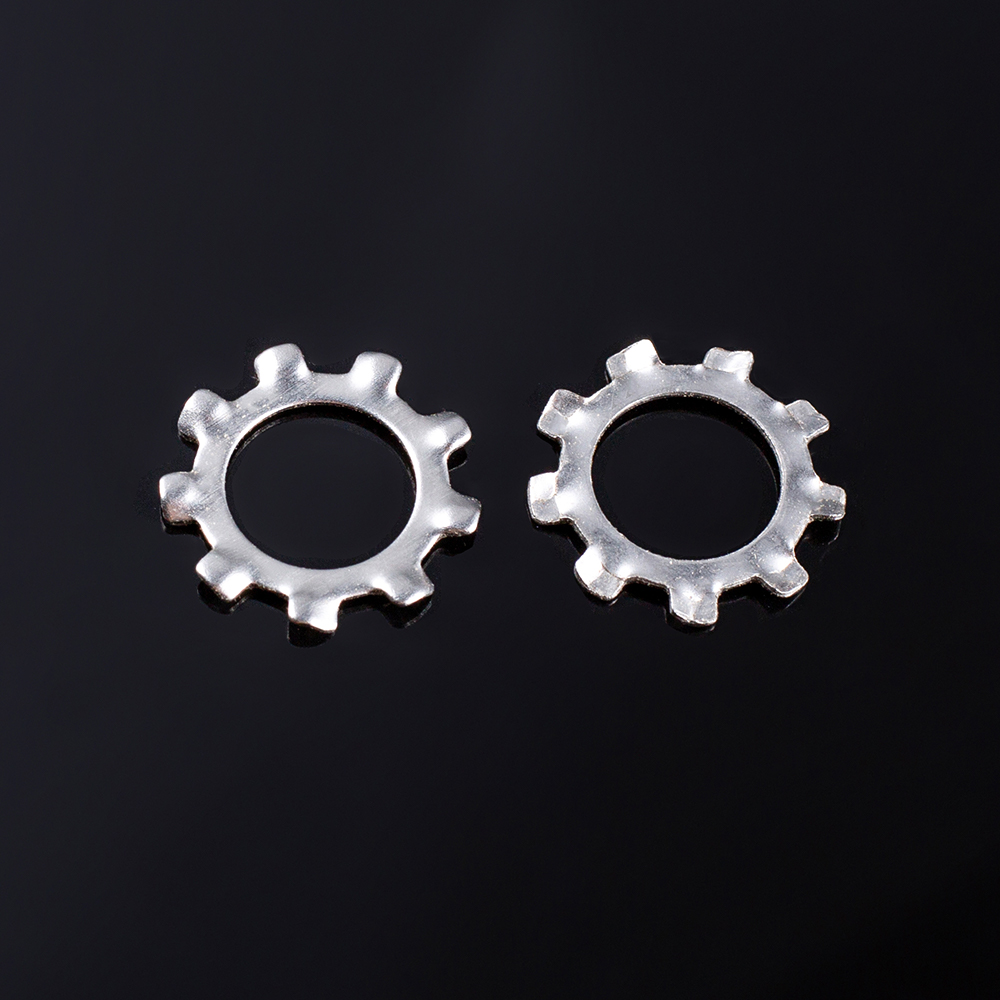

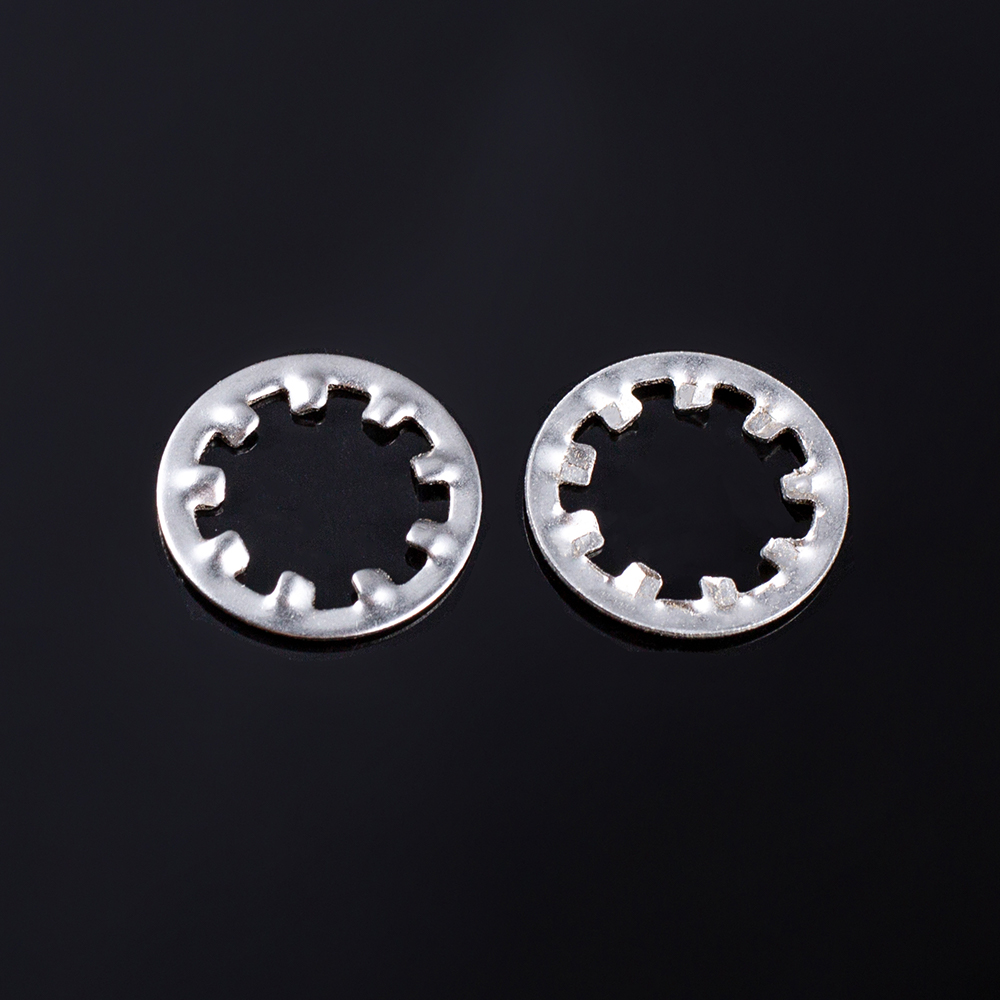

Основное физическое различие между двумя типами шайб легко определить, но оно имеет самые разные последствия. Шайба с внешними зубьями имеет зубья, сформированные по ее внешнему диаметру, скрученные так, что каждый зуб представляет собой острую кромку, слегка выходящую под углом из плоскости шайбы. Шайба с внутренними зубьями меняет эту схему: зубья штампуются по внутреннему диаметру, близко к хвостовику болта или корпусу винта и под углом внутрь.
Поскольку шайба с внешними зубьями врезается в внешний обод, она обеспечивает более широкий круг контакта с опорной поверхностью под головкой болта или гайкой. Этот более широкий круг распределяет сопротивление вращению по большей дуге, что больше всего помогает при работе с плоскими и мягкими материалами, такими как корпуса из листового металла, окрашенные панели или корпуса из более легких сплавов. Шайба с внутренними зубьями, напротив, концентрирует свой прикус сразу вокруг хвостовика, что сохраняет внешнюю поверхность шайбы относительно немаркированной и часто предпочтительна там, где важна видимая обработка поверхности вокруг крепежа, например, на декоративных панелях, корпусах приборов или соединениях, где внешний обод расположен близко к другому компоненту и не допускает выступающих зубьев.
Количество и угол наклона зубьев также играют вспомогательную роль. В большинстве штампованных конструкций вокруг кольца имеется от восьми до дюжины зубьев, каждый из которых слегка изогнут из плоскости так, что при сжатии они действуют как небольшие консольные пружины, а также как режущие кромки. Когда застежка затягивается, зубья сначала слегка сплющиваются, сохраняя энергию пружины, а затем вгрызаются в поверхность, когда достигается полная сила зажима. Это двойное действие, частично пружинное и частично режущее, является причиной того, что зубчатые шайбы иногда группируются в более широкое семейство стопорных шайб вместе с конструкциями с разрезными кольцами, даже несмотря на то, что механизм сопротивления ослаблению существенно отличается. Шайба с разрезным кольцом почти полностью полагается на сохраненное напряжение пружины, отталкивающее резьбу крепежа, в то время как зубчатая шайба добавляет механическое воздействие в дополнение к любому натяжению пружины, обеспечиваемому процессом штамповки.
Выбор материала также влияет на расположение зубов. На более твердой основе, такой как толстая конструкционная сталь, как внешние, так и внутренние конструкции зубьев будут с трудом вгрызаться глубоко, и практическая разница в производительности между ними сужается, поскольку ни одна из конструкций не обеспечивает глубокого проникновения в основной материал. На более мягкой подложке, такой как алюминиевый лист или окрашенная панель корпуса, разница становится гораздо более заметной, поскольку зубцы могут фактически погружаться в материал, а не просто царапать поверхность. Это одна из причин, по которой опытные сборщики рассматривают выбор зубчатой шайбы как решение, специфичное для конкретного соединения, а не как общий стандарт, применяемый для каждого крепежа в конструкции.
Распределение нагрузки — это то место, где практические последствия размещения зубов становятся наиболее очевидными. Шайба под затянутым крепежом не просто сопротивляется вращению; он также распределяет силу зажима головки болта или гайки по нижележащему материалу, чтобы напряжение не концентрировалось в одной маленькой точке. Диаметр контакта зубьев меняет радиус этого разброса.
Поскольку внешние зубы имеют наибольший доступный диаметр для данного размера шайбы, они распределяют прикус по более широкой окружности, что снижает давление на любой отдельный зуб при той же силе зажима. Внутренние зубья, расположенные с меньшим радиусом, концентрируют больше силы на зуб при том же крутящем моменте, что увеличивает локальную глубину прикуса, но также увеличивает риск образования следов на поверхности непосредственно вокруг отверстия на более твердых или тонких материалах.
Эти цифры являются скорее иллюстративными, чем лабораторными измерениями, но они представляют собой закономерность, постоянно наблюдаемую в практике сборки соединений: шайбы с более широким контактным прикусом распределяют зажимное напряжение на большую площадь основания, что снижает вероятность деформации основной поверхности или погружения крепежа в более мягкий материал с течением времени.
Распределение нагрузки также имеет побочный эффект, который легко не заметить: оно влияет на то, насколько равномерно зажатые детали прилегают друг к другу после полной затяжки соединения. Шайба, которая концентрирует свое опорное давление в узком кольце, может создать легкую тенденцию к раскачиванию, если окружающая поверхность не идеально плоская, поскольку путь нагрузки проходит через небольшую полосу контакта, а не амортизируется по более широкой площади. Более широкая опорная поверхность имеет тенденцию сглаживать небольшие неровности поверхности, и это одна из причин, почему конструкции внешних зубьев часто указываются в сборках, где ответная панель может иметь небольшую волнистость из-за производственных допусков, например, крышки из штампованного листового металла или экструдированные секции корпуса.
Однако есть компромисс, который стоит отметить. Распределение нагрузки на более широкую площадь снижает пиковое давление на любой отдельный зуб, что полезно для предотвращения повреждения поверхности, но также может означать меньшую среднюю глубину прикуса по сравнению с конструкцией, которая концентрирует ту же силу зажима в меньшем кольце. Это основной механический компромисс между двумя типами шайб: конструкция внешних зубьев способствует широкому и мягкому зацеплению, обеспечивающему защиту окружающей поверхности, тогда как конструкция внутренних зубьев способствует более плотному и концентрированному прикусу, позволяющему противостоять вращению при меньшей занимаемой площади. Ни один из подходов не является универсально более сильным; каждый из них просто смещается в том месте, где на кривой зависимости давления от площади находится сустав.
Обе конструкции зубьев продаются в первую очередь из-за их способности противостоять расшатыванию под действием вибрации, но то, как каждый из них выдерживает длительную езду на велосипеде, немного различается из-за того, где происходит прикус относительно оси крепежа. Зубья, расположенные ближе к хвостовику болта на внутренней зубчатой шайбе, располагаются ближе к точке поворота любого вращательного микродвижения, что дает им механическое преимущество в сопротивлении на ранних стадиях цикла. Зубы, расположенные дальше на внешней зубной шайбе, выигрывают от более длинного рычага, что может привести к более устойчивому долгосрочному удержанию после того, как первоначальный прикус закрепится на поверхности.
Показанные здесь кривые отражают обобщенную закономерность, наблюдаемую во многих исследованиях суставов, а не фиксированную гарантию: шайбы для внутренних зубов часто начинаются с немного более сильного раннего прикуса из-за более короткого плеча рычага возле хвостовика, в то время как шайбы для наружных зубов имеют тенденцию разрушаться более постепенно, потому что их более широкий радиус прикуса сопротивляется раскатыванию даже после частичного износа отдельных зубов. Ни один из шаблонов не делает один дизайн универсальным; Правильный выбор зависит от того, ожидается ли в соединении интенсивная вибрация на ранней стадии, например, во время первоначальной обкатки оборудования, или устойчивая длительная циклическая работа, например, у машин непрерывного действия.
Зубчатые шайбы также не предназначены для компенсации неправильно подобранного крепежа. Если диаметр болта или винта слишком мал для нагрузки или зажатые материалы слишком мягкие, чтобы вообще выдерживать крутящий момент, никакая геометрия зубьев не сможет полностью компенсировать это несоответствие. Они представляют собой усовершенствование, накладываемое поверх соединения правильного размера, а не замену правильного размера крепежа.
Выбор конструкции крепежа редко сводится к одному свойству. Инженеры вместе оценивают твердость поверхности, видимость готового соединения, доступный радиальный зазор и ожидаемый профиль вибрации. В таблице ниже обобщены общие моменты принятия решений, взятые из общей практики собраний.
| Рассмотрение | Внешняя зубчатая шайба | Внутренняя зубчатая шайба |
|---|---|---|
| Радиус прикуса | Внешний обод, широкая окружность | Внутреннее отверстие, рядом с хвостовиком |
| Маркировка поверхности | Более широкое кольцо световой маркировки | Маленькое кольцо рядом с отверстием |
| Лучшее на | Мягкие или тонкие листовые материалы | Более твердые и толстые сопрягаемые детали |
| Видимый эффект отделки | Более заметен по краю | В основном скрыт под головкой болта |
| Типичное использование | Панельные корпуса, кронштейны | Электрические клеммы, небольшие сборки |
| Необходимость оформления | Требуется пространство на ободе | Подходит для более узких отверстий |
Корпуса и конструкционные кронштейны, которые часто изготавливаются из более тонкого листового материала, склоняются к конструкции с внешними зубьями, поскольку более широкий прикус распределяет силу зажима, не деформируя панель. Электрические клеммы и компактные корпуса, видимая поверхность которых должна оставаться чистой, а пространство вокруг отверстия ограничено, склоняются к конструкции с внутренними зубьями. Ни один из шаблонов не является строгим правилом; оно отражает общую логику, которая направляет выбор после понимания двух механических моделей поведения.
Заземляющие и склеивающие соединения являются одними из наиболее распространенных мест, где зубчатые шайбы выходят за пределы общего конструктивного крепления. Поскольку во время прикусывания зубья прорезают легкое поверхностное окисление, для склеивания обычно используются обе конструкции, причем выбор обычно определяется доступным пространством вокруг клеммного выступа.
Одно число редко дает полную информацию о компоненте крепежа, поэтому сравнение нескольких атрибутов часто более полезно в процессе выбора. На диаграмме ниже показаны пять атрибутов, которые обычно сравниваются друг с другом: устойчивость к вибрации, защита поверхности, прочность кромки, простота выравнивания во время сборки и общая экономическая эффективность при типичных объемах производства.
Шайбы для наружных зубов, как правило, имеют более высокие оценки по устойчивости к вибрации и экономической эффективности, поскольку более широкий радиус прикуса хорошо противостоит расшатыванию, а процесс штамповки внешних зубов, как правило, проще по объему. Шайбы с внутренними зубьями, как правило, получают более высокие оценки по защите поверхности и простоте выравнивания, поскольку меньший внешний профиль удерживает обод на расстоянии от окружающих деталей, а зубья более естественно центрируются вокруг хвостовика во время сборки. Сила прикусывания кромки находится между этими двумя показателями, причем преимущество меняется в зависимости от твердости соединяемого материала.
Чтение такой диаграммы наиболее полезно, когда атрибуты взвешиваются в соответствии с конкретным проектируемым соединением, а не считаются одинаково важными для каждого приложения. Дизайнер, работающий над структурным кронштейном для наружного применения, в котором устойчивость к вибрации и долговременная надежность перевешивают косметические проблемы, естественно, будет склоняться к характеристикам, по которым конструкция внешних зубов имеет более высокий балл. Проектировщик, работающий над компактным электронным корпусом, где видимый шов вокруг каждого винта имеет значение для готового продукта, а доступное радиальное пространство ограничено, будет уделять больше внимания защите поверхности и простоте выравнивания и вместо этого склонится к конструкции внутренних зубьев. Диаграмма является отправной точкой для этого разговора, а не окончательным вердиктом, поскольку реальные проекты обычно балансируют несколько из этих атрибутов друг против друга одновременно, а не оптимизируют только один.
Выбор правильной геометрии зуба – это только половина успешного сустава. Несколько практических проверок уменьшают вероятность того, что стиральная машина будет работать неэффективно после установки:
Эти проверки являются обычной практикой при выполнении общих сборочных работ и применяются независимо от того, какая геометрия зуба в конечном итоге выбрана. Их пропуск — более частая причина ослабления соединения, чем выбор неправильного типа шайбы.
Обычно они используются по одному, а не штабелируются, поскольку каждый из них уже спроектирован так, чтобы обеспечить достаточный прикус сам по себе, а штабелирование увеличивает ненужную высоту сустава без пропорционального увеличения удерживающей силы.
Расположение зубьев в основном влияет на то, как распределяется сила зажима после затягивания крепежа, а не на крутящий момент, необходимый для достижения этой силы зажима, хотя, когда зубы начинают прикусывать, может возникнуть немного большее трение.
Их можно использовать на поверхностях с покрытием, но зубы обычно пробивают покрытие в точках контакта, что является ожидаемым поведением, поскольку прикус зависит от достижения основного материала под ним.
Шайбы с внутренними зубьями имеют тенденцию легче самоцентрироваться вокруг стержня болта, что может немного ускорить выравнивание во время повторяющейся сборки по сравнению с контактом внешнего обода конструкций с внешними зубьями.
Они снижают вероятность ослабления от вибрации, но не заменяют резьбовые соединения в соединениях, где химическая фиксация особенно требуется.
